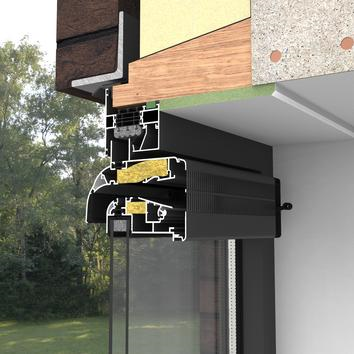

MultiCoust ZR
De MultiCoust ZR is een thermisch geïsoleerd, zelfregelend en geluiddempend ventilatierooster. Het combineert geluiddempende eigenschappen met de compactheid van de natuurlijke ventilatieroosters. De MultiCoust ZR is beschikbaar in drie ventilatiecapaciteiten voor één glasaftrek en één inbouwhoogte en kan ingebouwd worden in houten, kunststof en aluminium kozijnen. De MultiCoust ZR is geschikt voor verschillende inbouwtypes: glasplaatsing, kalfplaatsing of compacte kalfplaatsing.
Het is eenvoudig schoonmaakbaar dankzij een met de hand afneembaar binnenprofiel, dat tevens dienst doet als insectenwering. Verschillende doorlaten bij dezelfde glasaftrek zijn mogelijk. De zelfregelende klep, die automatisch reageert op variërende druk, laat toe om constant te ventileren aan een vast debiet.
| Waarden | MultiCoust ZR | ||
| Capaciteit bij 1 Pa in dm3/s.m (cfr NEN 1087) | 14 | 18 | 21,7 |
| Luchtgeluidisolatie RqAb in dB(A) | 4,5 | 5,6 | 5,8 |
| Geluidsniveauverschil Dnew (C;Ctr) dB in open positie | 36 (-1;-2) | 36 (-1;-2) | 35 (-1;-2) |
| Wind- en waterdichtheid (cfr NEN 1027 & NEN 2278) | Tot 650 Pa (tot 150 m) | ||
| Stijfheid en sterkte (cfr EN-NEN 3660) | Voldoet aan de hoogste klasse | ||
| Afmetingen | Glasplaatsing | Plaatsing met los kalfprofiel | Compacte Kalfplaatsing |
| Glasaftrek | 92 mm | / | / |
| Inbouwhoogte | 115 mm | / | 70 mm |
| Totale hoogte | / | 132 mm | / |
| Glasgoot | 30 / 34 / 38 / 42 mm | / | / |
| Sponningsflens | 24 / 28 / 32 / 36 mm | 24 / 28 mm | / |
| Uitvoeringen | |
| Bediening | Hendel, koord of stang |
| Eindstukken | Zwart |
| Afwerking | F1 blank geanodiseerd, Alle Ral-kleuren (ook bicolor) |
Downloads

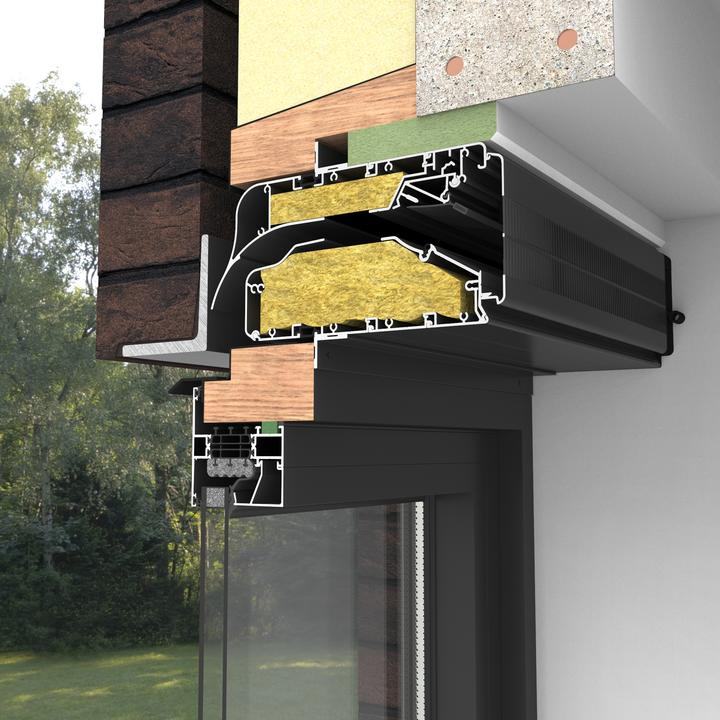

VariaCoust ZR 130
Thermisch geïsoleerd, sterk geluiddempend klepventilatierooster, toepasbaar in houten, kunststof en aluminium ramen. Eenvoudig schoonmaakbaar dankzij een met de hand afneembaar binnenprofiel, dat tevens dienst doet als insectenwering. Grote doorlaat én sterke geluiddemping resulteren in een perfect evenwicht tussen ventilatie en isolatie.
De zelfregelende ZR klep reageert automatisch op windvlagen tegen de gevel, zowel bij hoogbouw als bij laagbouw. Wanneer het hard waait, knijpt de klep de opening van het rooster, zodat er niet teveel lucht naar binnen komt.
| Type rooster | Doorlaat bij 1 Pa in dm3/s.m | Geluidsniveau-verschil in open toestand Dnew (C;Ctr) in dB | Geluidsniveau-verschil in gesloten toestand Dnew (C;Ctr) dB | Geluidsniveau-verschil in open toestand DneAb/DneAv in dB(A) | Geluidsniveau-verschil in gesloten toestand DneAb/DneAvin dB(A) | Luchtgeluidisolatie RqA dB(A) |
| 130-14 | 14,4 | 38 (-1;-3) | 56 (-1;-4) | 35 | 51 | 6,6 |
| 130-18 | 21,3 | 37 (-1;-3) | 54 (-1;-4) | 33,9 | 50 | 7,2 |
| 130-22 | 23,7 | 34 (0;-2) | 51 (-1;-2) | 31,5 | 49 | 5,3 |
| 130-28 | 27,5 | 33 (-1;-2) | 51 (-1;-2) | 30,3 | 49 | 4,7 |
| Afmetingen | Glasplaatsing | Compacte kalfplaatsing | Plaatsing met los kalfprofiel |
| Glasaftrek | 130 mm / 135 mm (flenshoogte afhankelijk ) | / | / |
| Inbouwhoogte | 145 / 155 mm | 115 mm | / |
| Glasgoot | vanaf 26 mm | / | / |
| Spanningsflens | vanaf 20 mm | / | 20 / 24 / 28 mm |
| Hoogte sponningsflens | 20 mm / 25 mm | / | / |
| Uitvoeringen | |
| Bediening | Hendel, koord of stang roosterlengte |
| Eindstukken | Zwart |
| Afwerking | Natuurkleurig gelakt, alle Ral-kleuren (ook bicolor) |
Downloads
VariaCoust ZR 170
Thermisch geïsoleerd, sterk geluiddempend klepventilatierooster (suskast), toepasbaar in houten, kunststof en aluminium ramen. Eenvoudig schoonmaakbaar dankzij een met de hand afneembaar binnenprofiel, dat tevens dienst doet als insectenwering. Grote doorlaat én sterke geluiddemping resulteren in een perfect evenwicht tussen ventilatie en isolatie.
De zelfregelende ZR klep reageert automatisch op windvlagen tegen de gevel, zowel bij hoogbouw als bij laagbouw. Wanneer het hard waait, knijpt de klep de opening van het rooster, zodat er niet teveel lucht naar binnen komt.
| Type rooster | Doorlaat bij 1 Pa in dm3/s.m | Geluidsniveau-verschil in open toestand Dnew (C;Ctr) dB | Geluidsniveau-verschil in gesloten toestand Dnew (C;Ctr) dB | Geluidsniveau-verschil in open toestand DneAb/DneAv in dB(A) | Geluidsniveau-verschil in gesloten toestand DneAb/DneAv in dB(A) | Luchtgeluidisolatie RqA dB(A) |
| 170-14 | 14,1 | 44 (-1;-3) | 57 (-3;-5) | 40,8 | 53,3 | 12,3 |
| 170-18 | 20,9 | 40 (-1;-2) | 53 (-1;-3) | 37,6 | 50,3 | 10,8 |
| 170-22 | 23,4 | 38 (-1;-2) | 55 (-2;-4) | 36,2 | 51,7 | 9,9 |
| 170-28 | 27,2 | 37 (-1;-2) | 52 (-1;-3) | 34,7 | 49,8 | 9,0 |
| Afmetingen | Glasplaatsing | Compacte kalfplaatsing | Plaatsing met los kalfprofiel |
| Glasaftrek | 130 mm / 135 mm (flenshoogte afhankelijk ) |
/ | / |
| Inbouwhoogte | 145 / 155 mm | 115 mm | / |
| Glasgoot | vanaf 26 mm | / | / |
| Spanningsflens | vanaf 20 mm | / | 20 / 24 / 28 mm |
| Hoogte sponningsflens | 20 mm / 25 mm | / | / |
| Uitvoeringen | |
| Bediening | Hendel, koord of stang |
| Eindstukken | Zwart |
| Afwerking | Natuurkleurig gelakt, alle Ral-kleuren (ook bicolor) |
Downloads
VariaCoust ZR 210
Thermisch geïsoleerd, sterk geluiddempend klepventilatierooster (suskast), toepasbaar in houten, kunststof en aluminium ramen. Eenvoudig schoonmaakbaar dankzij een met de hand afneembaar binnenprofiel, dat tevens dienst doet als insectenwering. Grote doorlaat én sterke geluiddemping resulteren in een perfect evenwicht tussen ventilatie en isolatie.
De zelfregelende ZR klep reageert automatich op windvlagen tegen de gevel, zowel bij hoogbouw als bij laagbouw. Wanneer het hard waait, knijpt de klep de opening van het rooster, zodat er niet teveel lucht naar binnen komt.
| Type rooster | Doorlaat bij 1 Pa in dm3/s.m | Geluidsniveau-verschil in open toestand Dnew (C;Ctr) dB | Geluidsniveau-verschil in gesloten toestand Dnew (C;Ctr) dB | Geluidsniveau-verschil in open toestand DneAb/DneAv in dB(A) | Geluidsniveau-verschil in gesloten toestand DneAb/DneAvin dB(A) | Luchtgeluidisolatie RqA dB(A) |
| 210-14 | 13,9 | 46 (0;-3) | 59 (-2;-4) | 42,5 | 55,5 | 13,9 |
| 210-18 | 20,5 | 44 (-1;-3) | 56 (-1;-4) | 40,7 | 52,6 | 13,8 |
| 210-22 | 23,1 | 43 (-1;-3) | 55 (0;-3) | 39,8 | 52,9 | 13,4 |
| 210-28 | 26,9 | 38 (0;-2) | 57 (-1;-3) | 36 | 54,6 | 10,3 |
| Afmetingen | Glasplaatsing | Compacte kalfplaatsing | Plaatsing met los kalfprofiel |
| Glasaftrek | 130 mm / 135 mm (flenshoogte afhankelijk ) | / | / |
| Inbouwhoogte | 145 / 155 mm | 115 mm | / |
| Glasgoot | vanaf 26 mm | / | / |
| Spanningsflens | vanaf 20 mm | / | 20 / 24 / 28 mm |
| Hoogte sponningsflens | 20 mm / 25 mm | / | / |
| Uitvoeringen | |
| Bediening | Hendel, koord of stang |
| Eindstukken | Zwart |
| Afwerking | Natuurkleurig gelakt, alle Ral-kleuren (ook bicolor) |
Downloads
VariaCoust ZR 250
Thermisch geïsoleerd, sterk geluiddempend klepventilatierooster (suskast), toepasbaar in houten, kunststof en aluminium ramen. Eenvoudig schoonmaakbaar dankzij een met de hand afneembaar binnenprofiel, dat tevens dienst doet als insectenwering. Grote doorlaat én sterke geluiddemping resulteren in een perfect evenwicht tussen ventilatie en isolatie.
De zelfregelende ZR klep reageert automatisch op windvlagen tegen de gevel, zowel bij hoogbouw als bij laagbouw. Wanneer het hard waait, knijpt de klep de opening van het rooster, zodat er niet teveel lucht naar binnen komt.
| Type rooster | Doorlaat bij 1 Pa in dm3/s.m | Geluidsniveau-verschil in open toestand Dnew (C;Ctr) dB | Geluidsniveau-verschil in gesloten toestand Dnew (C;Ctr) dB | Geluidsniveau-verschil in open toestand DneAb/DneAv in dB(A) | Geluidsniveau-verschil in gesloten toestand DneAb/DneAvin dB(A) | Luchtgeluidisolatie RqA dB(A) |
| 250-14 | 13,6 | 48 (0;-4) | 57 (-1;-5) | 44 | 52 | 15,3 |
| 250-18 | 20,1 | 47 (-1;-4) | 58 (-1;-5) | 42,5 | 53,7 | 15,5 |
| 250-22 | 22,7 | 43 (0;-3) | 55 (-1;-4) | 39,8 | 50,8 | 13,4 |
| 250-28 | 26,6 | 41 (0;-3) | 59 (-1;-4) | 38,1 | 55,4 | 12,3 |
| Afmetingen | Glasplaatsing | Compacte kalfplaatsing | Plaatsing met los kalfprofiel |
| Glasaftrek | 130 mm / 135 mm (flenshoogte afhankelijk ) |
/ | / |
| Inbouwhoogte | 145 / 155 mm | 115 mm | / |
| Glasgoot | vanaf 26 mm | / | / |
| Spanningsflens | vanaf 20 mm | / | 20 / 24 / 28 mm |
| Hoogte sponningsflens | 20 mm / 25 mm | / | / |
| Uitvoeringen | |
| Bediening | Hendel, koord of stang |
| Eindstukken | Zwart |
| Afwerking | Natuurkleurig gelakt, alle Ral-kleuren (ook bicolor) |
Downloads
VariaCoust ZR 290
Thermisch geïsoleerd, sterk geluiddempend klepventilatierooster (suskast), toepasbaar in houten, kunststof en aluminium ramen. Eenvoudig schoonmaakbaar dankzij een met de hand afneembaar binnenprofiel, dat tevens dienst doet als insectenwering. Grote doorlaat én sterke geluiddemping resulteren in een perfect evenwicht tussen ventilatie en isolatie.
De zelfregelende ZR klep reageert automatisch op windvlagen tegen de gevel, zowel bij hoogbouw als bij laagbouw. Wanneer het hard waait, knijpt de klep de opening van het rooster, zodat er niet teveel lucht naar binnen komt.
| Type rooster | Doorlaat bij 1 Pa in dm3/s.m | Geluidsniveau-verschil in open toestand Dnew (C;Ctr) dB | Geluidsniveau-verschil in gesloten toestand Dnew (C;Ctr) dB | Geluidsniveau-verschil in open toestand DneAb/DneAv in dB(A) | Geluidsniveau-verschil in gesloten toestand DneAb/DneAvin dB(A) | Luchtgeluidisolatie RqA dB(A) |
| 290-14 | 13,4 | 51 (-1;-5) | 63 (-1;-5) | 45,9 | 57,9 | 17,2 |
| 290-18 | 19,7 | 49 (-1;-4) | 61 (-1;-5) | 44,3 | 55,6 | 17,2 |
| 290-22 | 22,4 | 47 (-1;-4) | 60 (-2;-5) | 42,7 | 55,6 | 16,2 |
| 290-28 | 26,3 | 44 (0;-3) | 60 (-1;-4) | 40,4 | 55,9 | 14,6 |
| Afmetingen | Glasplaatsing | Compacte kalfplaatsing | Plaatsing met los kalfprofiel |
| Glasaftrek | 130 mm / 135 mm (flenshoogte afhankelijk ) |
/ | / |
| Inbouwhoogte | 145 / 155 mm | 115 mm | / |
| Glasgoot | vanaf 26 mm | / | / |
| Spanningsflens | vanaf 20 mm | / | 20 / 24 / 28 mm |
| Hoogte sponningsflens | 20 mm / 25 mm | / | / |
| Uitvoeringen | |
| Bediening | Hendel, koord of stang |
| Eindstukken | Zwart |
| Afwerking | Natuurkleurig gelakt, alle Ral-kleuren (ook bicolor) |
Downloads
VariaCoust ZR 330
Thermisch geïsoleerd, sterk geluiddempend klepventilatierooster (suskast), toepasbaar in houten, kunststof en aluminium ramen. Eenvoudig schoonmaakbaar dankzij een met de hand afneembaar binnenprofiel, dat tevens dienst doet als insectenwering. Grote doorlaat én sterke geluiddemping resulteren in een perfect evenwicht tussen ventilatie en isolatie.
De zelfregelende ZR klep reageert automatisch op windvlagen tegen de gevel, zowel bij hoogbouw als bij laagbouw. Wanneer het hard waait, knijpt de klep de opening van het rooster, zodat er niet teveel lucht naar binnen komt.
| Type rooster | Doorlaat bij 1 Pa in dm3/s.m | Geluidsniveau-verschil in open toestand Dnew (C;Ctr) dB | Geluidsniveau-verschil in gesloten toestand Dnew (C;Ctr) dB | Geluidsniveau-verschil in open toestand DneAb/DneAv in dB(A) | Geluidsniveau-verschil in gesloten toestand DneAb/DneAvin dB(A) | Luchtgeluidisolatie RqA dB(A) |
| 330-14 | 13,1 | 54 (-2;-6) | 61 (-1;-6) | 47,7 | 55,2 | 18,9 |
| 330-18 | 19,3 | 50 (-2;-5) | 62 (-2;-6) | 44,8 | 55,9 | 17,7 |
| 330-22 | 22,1 | 48 (-2;-5) | 62 (-2;-6) | 42,3 | 55,4 | 15,7 |
| 330-28 | 26 | 47 (-1;-4) | 61 (-1;-5) | 42,1 | 55 | 16,2 |
| Afmetingen | Glasplaatsing | Compacte kalfplaatsing | Plaatsing met los kalfprofiel |
| Glasaftrek | 130 mm / 135 mm (flenshoogte afhankelijk ) |
/ | / |
| Inbouwhoogte | 145 / 155 mm | 115 mm | / |
| Glasgoot | vanaf 26 mm | / | / |
| Spanningsflens | vanaf 20 mm | / | 20 / 24 / 28 mm |
| Hoogte sponningsflens | 20 mm / 25 mm | / | / |
| Uitvoeringen | |
| Bediening | Hendel, koord of stang |
| Eindstukken | Zwart |
| Afwerking | Natuurkleurig gelakt, alle Ral-kleuren (ook bicolor) |
