Junior 150 EPC Design

Thermisch geïsoleerd draaiventilatierooster met traploos regelbare afdichtingscilinder en voorzien van een eenvoudig afneembare binnenkap (Airclip) voor een totale reiniging bij klein onderhoud. De draaicilinder is eveneens gemakkelijk uitneembaar voor totale reiniging bij groot onderhoud, zonder dat het rooster uit het raam of het glas dient gedemonteerd te worden.

Het unieke EasyClean® principe maakt het mogelijk om het gehele trommelmechanisme uit te nemen. Hierdoor is het gehele rooster intensief te reinigen of reviseren. Dit heeft een positief effect op de levensduur van het rooster.

De zelfregelende klep reageert automatisch op variërende druk zodat er steeds aan een constant debiet wordt geventileerd. Dit zorgt voor een hoger comfort.

Waarden Junior 150 EPC
Capaciteit bij 1 Pa in dm3/s.m (cfr NEN 1087) 12
Luchtgeluidisolatie Rq,A in dB(A) -3,2
Geluidsniveauverschil in open toestand Dne,A in dB(A) (ISO 140-10) 26
Geluidsniveauverschil in gesloten toestand Dne,A in dB(A) (ISO 140-10) 35
Warmtedoorgangscoëfficiënt U = 2,7 W/m2.K
Temperatuurfactor (f) (cfr EN ISO 10077-2) 0,8
Wind- en waterdichtheid (cfr NEN 1027 & NEN 2278) Tot 450 Pa (tot 45m)
Stijfheid en sterkte (cfr EN-NEN 3660) Voldoet aan de hoogste klasse (1600 Pa)



Afmetingen Glasplaatsing Plaatsing met los kalfprofiel
Glasaftrek 79 mm /
Inbouwhoogte 94 mm 119 mm
Glasgoot 30 / 34 / 38 mm /
Sponningsflens 24 / 28 / 32 mm 24 / 28 mm



Uitvoeringen
Bediening Hendel, koord of stang
Eindstukken Zwart, wit en grijs en crème
Afwerking F1 blank geanodiseerd, Alle Ral-kleuren, Bi-color

MultiAir EPC Classic

De MultiAir EPC Classic is een thermisch geïsoleerd draaiventilatierooster met uitneembare, traploos regelbare draaicilinder met een strakke afwateringskap. Eén en hetzelfde type ventilatierooster kan uitgevoerd worden met verschillende nominale luchtdoorlaten. Vier afdichtingsborstels met dubbele finseal inlage zorgen voor een goede wind- en waterdichtheid in gesloten stand. De afneembare Airclip, doet tevens dienst als insectenwering.

Het unieke  EasyClean® principe maakt het mogelijk om het gehele klep- of trommelmechanisme uit te nemen. Hierdoor is het gehele rooster intensief te reinigen of reviseren. Dit heeft een positief effect op de levensduur van het rooster.Doordat de Multiair EPC een grote glasgoot heeft, tot 42 mm, is dit rooster uitermate geschikt om toe te passen bij tripple glas.

De MultiAir EPC, met zelfregelende klep, reageert automatisch op variërende druk en compenseert het teveel aan luchtdoorlaat door de ventilatieopening te verkleinen.

Waarden MultiAir EPC
Capacitieit bij 1 Pa in (dm3/s.m) (cfr NEN 1087) 14 18 21
Luchtgeluidsisolatie RqA in dB(A) -2 -1
Geluidsniveauverschil in open toestand Dne,A in dB(A) (cfr ISO 140-10) 27
Geluidsniveauverschil in gesloten toestand Dne,A in dB(A) (cfr ISO 140-10) 38
Warmtedoorgangscoëfficiënt U = 3,00 W/m.K
 Temperatuurfactor (f) (cfr. EN ISO 10077-2) 0,67
Wind- en waterdichtheid (cfr NEN 1027 & NEN 2278) Tot 650 Pa (tot 150 m)
Stijfheid en sterkte (cfr EN-NEN 3660)           Voldoet aan de hoogste klasse



Afmetingen Glasplaatsing Plaatsing met los kalfprofiel
Glasaftrek 92 mm /
Inbouwhoogte 107 mm 132 mm
Glasgoot      26 / 30 / 32 / 36 / 42 / 46 / 48 / 52 mm     /
Sponningsflens                                   19 / 23 / 25 / 29 / 35 / 39 / 41 / 45 mm 20 / 24 / 28 mm



Uitvoeringen
Bediening Hendel, koord of stang
Eindstukken Zwart, wit, grijs of crème
Afwerking F1 blank geanodiseerd,
Alle Ral-kleuren (ook bicolor)

MultiAir EPC Design

De MultiAir EPC Design is een thermisch geïsoleerd draaiventilatierooster met uitneembare, traploos regelbare draaicilinder met een ronde afwateringskap. Eén en hetzelfde type ventilatierooster kan uitgevoerd worden met verschillende nominale luchtdoorlaten. Vier afdichtingsborstels met dubbele finseal inlage zorgen voor een goede wind- en waterdichtheid in gesloten stand. De afneembare Airclip, doet tevens dienst als insectenwering.

Het unieke  EasyClean® principe maakt het mogelijk om het gehele klep- of trommelmechanisme uit te nemen. Hierdoor is het gehele rooster intensief te reinigen of reviseren. Dit heeft een positief effect op de levensduur van het rooster. Doordat de MultiAir EPC een groot glasgoot heeft, tot 52mm, is dit rooster uitermate geschikt om toe te passen bij tripple glas.

De MultiAir EPC, met zelfregelende klep, reageert automatisch op variërende druk en compenseert het teveel aan luchtdoorlaat door de ventilatieopening te verkleinen.

Waarden           MultiAir EPC
Capacitieit bij 1 Pa in (dm3/s.m) (cfr NEN 1087) 14 18 21
Luchtgeluidsisolatie RqA in dB(A) -2 -1
Geluidsniveauverschil in open toestand Dne,A in dB(A) (cfr ISO 140-10) 27
Geluidsniveauverschil in gesloten toestand Dne,A in dB(A) (cfr ISO 140-10) 38
Warmtedoorgangscoëfficiënt U = 3,00 W/m.K
 Temperatuurfactor (f) (cfr. EN ISO 10077-2) 0,67
Wind- en waterdichtheid (cfr NEN 1027 & NEN 2278) Tot 650 Pa (tot 150 m)
Stijfheid en sterkte (cfr EN-NEN 3660)      Voldoet aan de hoogste klasse



Afmetingen Glasplaatsing Plaatsing met los kalfprofiel
Glasaftrek 92 mm /
Inbouwhoogte 107 mm 132 mm
Glasgoot      26 / 30 / 32 / 36 / 42 / 46 / 48 / 52 mm /
Sponningsflens 19 / 23 / 25 / 29 / 35 / 39 / 41 / 45 mm 20 / 24 / 28 mm



Uitvoeringen
Bediening Hendel, koord of stang
Eindstukken Zwart, wit, grijs of crème
Afwerking F1 blank geanodiseerd,
Alle Ral-kleuren (ook bicolor)

FlexAir EPC

De FlexAir EPC is een thermisch geïsoleerd klepventilatierooster, met een zelfregelende klep. Het is beschikbaar in drie ventilatiecapaciteiten voor één glasaftrek en één inbouwhoogte.
De FlexAir EPC is toepasbaar in houten, kunststof en aluminium kozijnen.

Het rooster is eenvoudig schoonmaakbaar dankzij een met de hand afneembaar binnenprofiel, dat tevens dienst doet als insectenwering.

De zelfregelende klep, die automatisch reageert op variërende druk, laat toe om constant te ventileren aan een vast debiet.

Waarden FlexAir EPC
Capaciteit bij 1 Pa in dm3/s.m (cfr NEN 1087) 14 18 23
Luchtgeluidisolatie RqA in dB(A) - 3,5 - 2,4 - 1,8
Geluidsniveauverschil in open toestand Dne,A in dB(A) (ISO 140-10) 25
Warmtedoorgangscoëfficiënt U = 2,71 W/m2.K
Temperatuurfactor (f) (cfr EN ISO 10077-2) 0,405
Wind- en waterdichtheid (cfr NEN 1027 & NEN 2278) Tot 650 Pa (tot 150 m)
Stijfheid en sterkte (cfr EN-NEN 3660) Voldoet aan de hoogste klasse (1600 Pa)



Afmetingen Glasplaatsing Plaatsing met los kalfprofiel
Glasaftrek 65 mm /
Inbouwhoogte 80 mm 105 mm
Glasgoot 26 / 30 / 34 / 38 mm /
Sponningsflens 20 / 24 / 28 / 32 mm 20 / 24 / 28 mm



Uitvoeringen
Bediening Hendel, koord of stang
Eindstukken Zwart, wit, grijs of crème
Afwerking F1 blank geanodiseerd
Alle Ral-kleuren (ook bicolor)

Multitop EPC

De MultiTop EPC is een toprooster voor onzichtbare plaatsing op houten, kunststof of aluminium kozijnen achter het buitenspouwblad. Het is beschikbaar in drie ventilatiecapaciteiten.

De MultiTop EPC is standaard voorzien van een zelfregelende klep, die automatisch reageert op variërende druk, laat toe om constant te ventileren aan een vast debiet.
Het rooster levert een EPC-winst op tot 0,08.
Het rooster is eenvoudig schoonmaakbaar dankzij een met de hand afneembaar binnenprofiel, dat tevens dienst doet als insectenwering.

Waarden MultiTop EPC
Capaciteit bij 1 Pa in dm3/s.m (cfr. NBN D50-001) 14 18 21
Luchtgeluidsisolatie RqA in dB(A) 3,6
Geluidsniveauverschil in open toestand Dne,A in dB(A) (cfr ISO 140-10) 32,1
Geluidsniveauverschil in gesloten toestand Dne,A in dB(A) (cfr ISO 140-10) 46,5
Wind- en waterdichtheid (cfr. NEN 1027) Tot 650 Pa (tot 150 m)
Warmtedoorgangscoëfficiënt U = 2,3 W/m2K
Temperatuurfactor (f) (cfr. EN ISO 10077-2) 0,82
Stijfheid en sterkte (cfr. NEN 3660) Voldoet aan de hoogste klasse (1600 Pa)



Afmetingen Compacte Kalfplaatsing
Inbouwdiepte 76 mm
Inbouwhoogte 55 mm



Uitvoeringen
Bediening Hendel, koord of stang
Eindstukken Wit, zwart, crème en grijs
Afwerking F1 blank geanodiseerd, Alle Ral-kleuren

THM-90 ZR evo

De THM-90 ZR evo is een volledig vlak klepventilatierooster met een zelfregelende klep.
Het kan ingebouwd worden in schuifpuien en veranda’s.
Tevens kan de THM-90 ZR ook voor onderglasplaatsing gebruikt worden.

De zelfregelende klep zorgt voor toevoer van verse en gezonde buitenlucht zonder tocht.

 Het geperforeerde binnenprofiel doet eveneens dienst als insectenwering.

De THM-90 ZR is toepasbaar in houten, kunststof en aluminium kozijnen.

Waarden THM-90 ZR
Capacitieit bij 1 Pa (dm3/s.m) (cfr NEN 1087) 9,3
Luchtgeluidsisolatie RqA in dB(A) (cfr. ISO 140-1 & ISO 717-1)
Luchtgeluidsisolatie RqA in gesloten toestand db(A) (cfr. ISO 140-1 & ISO 717-1) 45
Warmtedoorgangscoëfficiënt U = 3,8 W/m2.K
Temperatuurfactor (f) (cfr EN ISO 10077-2)
Wind- en waterdicht (cfr NEN 1027 & NEN 2278) Tot 650 Pa
Stijfheid en sterkte (cfr EN-NEN 3660) Voldoet
Draagkracht bij onderglasplaatsing 700 kg/m



Afmetingen Bovenglasplaatsing Onderglasplaatsing Plaatsing met los kalfprofiel
Glasaftrek 90 mm 90 mm /
Inbouwhoogte 105 mm 105 mm 130 mm
Glasgoot 26 / 30 / 34 / 38 mm 26 / 30 / 34 mm /
Sponningsflens 20 / 24 / 28 / 32 mm 20 / 24 / 28 mm 20 / 24 / 28 mm



Uitvoeringen
Bediening Hendel, stang of koord
Eindstukken Zwart of wit
Afwerking F1 blank geanodiseerd, Alle Ral-kleuren (ook bicolor)

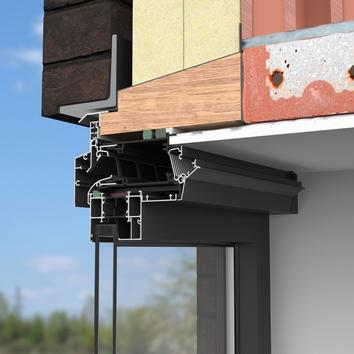

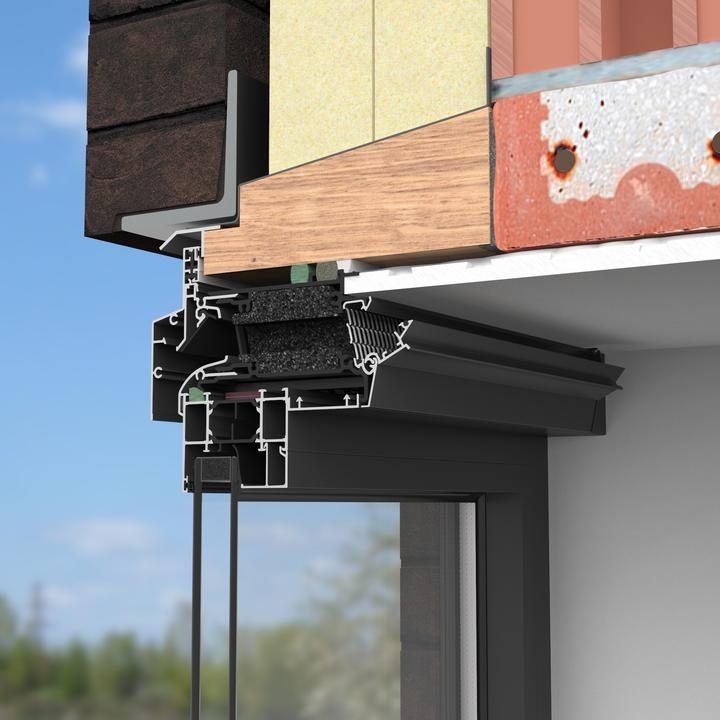

Invisivent NL

De Invisivent NL is speciaal ontworpen voor de Nederlandse bouwwijze.
Door deze ontwikkeling kan het kozijn samen met het rooster van buitenaf tegen het stelkozijn worden geplaatst.

Zowel bovenaan als zijdelings is het rooster voorzien van een geïntegreerd aanslagprofiel.
Op die manier kunnen de dichtingsrubbers van het kozijn ononderbroken doorlopen in het aanslagprofiel van de Invisivent NL.
Hierdoor wordt een perfecte aansluiting tegen het stelkozijn gegarandeerd.

Voor meer technische informatie raadpleeg de documentatie.

Invisivent Evo ZR

De Invisivent maakt stijlvol ventileren mogelijk. De verborgen installatie achter de latei en bovenop het kozijn zorgt er voor dat de invisivent bijna onzichtbaar is van buitenaf.
De invisivent is de perfectie fusie van design en functionaliteit.

De Invisivent wordt bovenop het houten, kunststof of aluminium kozijn geplaatst daardoor is er geen glasaftrek.
De bijna onzichtbare installatiewijze staat garant voor een maximale lichtinval.

Wanneer u meer geluidswering wil hebben kunt u kiezen voor de Invisivent AK uitvoering.

Voor verdere technische details zie de te downloaden brochure.

Waarden Invisivent ZR
Capaciteit bij 1 Pa in dm3/s.m (cfr. NBN D50-001) 10,8
Luchtgeluidsisolatie RqA in dB(A)
Geluidsniveauverschil in open toestand Dne,A in dB(A) (cfr ISO 140-10) 27
Geluidsniveauverschil in gesloten toestand Dne,A in dB(A) (cfr ISO 140-10) 49
Wind- en waterdichtheid (cfr. NEN 1027) Tot 650 Pa
Warmtedoorgangscoëfficiënt U = 2,8W/m2K
Temperatuurfactor (f) (cfr. EN ISO 10077-2)
Stijfheid en sterkte (cfr. NEN 3660) Voldoet
Afmetingen Compacte Kalfplaatsing
Inbouwdiepte 50 tot 184 mm kozijnbreedte
Inbouwhoogte 62 mm
Uitvoeringen
Bediening Hendel, koord of stang
Eindstukken Wit en Zwart
Afwerking F1 blank geanodiseerd, Alle Ral-kleuren

AR-60 ZR

De AR-60 ZR is een thermisch geïsoleerd klepventilatierooster met een zelfregelende klep.
De gebogen binnenklep zorgt ervoor dat de binnenkomende lucht naar boven wordt geleid en voorkomt, samen met de zelfregelende klep, tochtklachten.

De AR-60 ZR is toepasbaar in houten, kunststof en aluminium kozijnen.



Waarden AR-60 ZR
Capaciteit bij 1 Pa in dm3/s.m (cfr NEN 1087) 8,2
Luchtgeluidisolatie Rq,A in dB(A)
Geluidsniveauverschil in open toestand Dne,A in dB(A) (ISO 140-10) 27
Geluidsniveauverschil in gesloten toestand Dne,A in dB(A) (ISO 140-10) 44
Warmtedoorgangscoëfficiënt U = 4,5 W/m2.K
Temperatuurfactor (f) (cfr EN ISO 10077-2)
Wind- en waterdichtheid (cfr NEN 1027 & NEN 2278) Tot 650 Pa
Stijfheid en sterkte (cfr EN-NEN 3660) Voldoet



Afmetingen Glasplaatsing Plaatsing met
los kalfprofiel
Glasaftrek 60 mm /
Inbouwhoogte 76 mm 100 mm
Glasgoot Design 26 / 30 / 34  mm /
Sponningsflens Design 20 / 24 / 28  mm 20 / 24 / 28 mm



Uitvoeringen
Bediening Hendel, koord of stang
Eindstukken Zwart of wit
Afwerking F1 blank geanodiseerd, Alle Ral-kleuren

AR-90 ZR

De AR-90 ZR is een thermisch geïsoleerd klepventilatierooster met een zelfregelende klep.
Het vlakke binnenprofiel maakt de AR-90 ideaal voor integratie in het vaste deel van schuiframen en schuifdeuren.

De zelfregelende klep zorgt voor toevoer van verse en gezonde buitenlucht zonder tocht.

De AR-90 ZR is toepasbaar in houten, kunststof en aluminium kozijnen.



Waarden AR-60 ZR
Capaciteit bij 1 Pa in dm3/s.m (cfr NEN 1087) 11,2
Luchtgeluidisolatie Rq,A in dB(A)
Geluidsniveauverschil in open toestand Dne,A in dB(A) (ISO 140-10) 30
Geluidsniveauverschil in gesloten toestand Dne,A in dB(A) (ISO 140-10) 45
Warmtedoorgangscoëfficiënt U = 3,9 W/m2.K
Temperatuurfactor (f) (cfr EN ISO 10077-2)
Wind- en waterdichtheid (cfr NEN 1027 & NEN 2278) Tot 650 Pa
Stijfheid en sterkte (cfr EN-NEN 3660) Voldoet



Afmetingen Glasplaatsing Plaatsing met
los kalfprofiel
Glasaftrek 90 mm /
Inbouwhoogte 105 mm 130 mm
Glasgoot 26 / 30 / 34  mm /
Sponningsflens Design 20 / 24 / 28  mm 20 / 24 / 28 mm



Uitvoeringen
Bediening Hendel, koord of stang
Eindstukken Zwart of wit
Afwerking F1 blank geanodiseerd, Alle Ral-kleuren

FlatAir EPC

De FlatAir EPC is een uniek product. Dit is het eerste volledig vlak klepventilatierooster met een zelfregelende klep. Het kan ingebouwd worden in schuifpuien en veranda’s. De kunststofklep met zachte kunststoflip in coëxtrusie garandeert een perfecte wind- en waterdichtheid. Het geperforeerd binnenprofiel doet eveneens dienst als insectenwering.

Waarden FlatAir EPC
Capacitieit bij 1 Pa (dm3/s.m) (cfr NEN 1087) 11
Luchtgeluidsisolatie RqA in dB(A) (cfr. ISO 140-1 & ISO 717-1) -2
Luchtgeluidsisolatie RqA in gesloten toestand db(A) (cfr. ISO 140-1 & ISO 717-1) 45
Warmtedoorgangscoëfficiënt U = 3,62 W/m2.K
Temperatuurfactor (f) (cfr EN ISO 10077-2) 0,44
Wind- en waterdicht (cfr NEN 1027 & NEN 2278) Tot 750 Pa
Stijfheid en sterkte (cfr EN-NEN 3660) Voldoet aan de hoogste klasse (1600 Pa)
Draagkracht bij onderglasplaatsing 700 kg/m



Afmetingen Bovenglasplaatsing Onderglasplaatsing Plaatsing met los kalfprofiel
Glasaftrek 90 mm 100 mm /
Inbouwhoogte 105 mm 115 mm 130 mm
Glasgoot 26 / 30 / 34 / 38 mm 26 / 30 / 34 mm /
Sponningsflens 20 / 24 / 28 / 32 mm 20 / 24 / 28 mm 20 / 24 / 28 mm



Uitvoeringen
Bediening Hendel, stang of gebogen stang
Eindstukken Zwart, wit, crème of grijs (behalve bij onderglasplaatsing)
Afwerking F1 blank geanodiseerd, Alle Ral-kleuren (ook bicolor)
